HOME > 取扱製品一覧 > 電池評価試験セル

電池評価試験セル

電極スライドガラスセル

electrodes_slide_glass_cell

のぞき窓に石英ガラスを採用することにより、電極ホルダーをスライドさせて電池内部でおこりうる現象を分解することなく観察できるようになりました。電池の短絡を引き起す原因ともなるリチウムデンドライトの発生過程などのモニタリングに寄与します。



同一カテゴリ製品

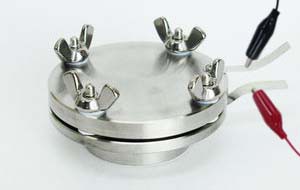

電池評価試験二極セル

flat_cell_2136

充放電試験装置に接続して電池の基礎研究・開発からサイクル試験・特性試験まで幅広い測定に対応する実験用セルです。組立、分解が容易でコインセルによる実験のわずらわしさから解放されます。ネジ込み(スウェージロック)式と異なり電極表面にダメージを与えることなく容易に組立てられます。電池試料はスプリングにより適正に圧力が掛けられ耐薬品性に優れたテフロンシールで密閉されて電解液の漏出の恐れを解消しました。グローブボックス内での組立後は外気に接触しても電池試料には影響しません。

同一カテゴリ製品

電池評価試験三極セル

3E_flat_cell_2139

電池評価用二極セル(2E-CELL-SUS)と同様コンパクトな設計で、電池の基礎研究・開発からサイクル試験・特性試験まで幅広い測定に対応する実験用セルです。組立、分解が容易でコインセルによる実験のわずらわしさから解放されます。電池試料はスプリングにより適正に圧力が掛けられ耐薬品性に優れたテフロンシールで密閉されて電解液の漏出の恐れを解消しました。グローブボックス内での組立後は外気に接触しても電池試料には影響しません。中央部のリファレンス電極で基準値を設けることで単極の電位をモニタリングすることができ、より詳細な測定データが入手可能になりました。

同一カテゴリ製品

可視ガラスセル

transparent_glass_cell_300

通常の2極式セルの下ボディーをガラスで製作することにより、電池性能測定である充放電試験/恒温試験の際、電池内部でおこりうる現象をガラスボディー側面より観察することを可能にしました。

同一カテゴリ製品

排気ガスパイプ付セル

2E_cell_exhaust_pipe_450

このセルは、簡易セルにガス抜きパイプを取り付けたものです。過充電や過放電時に発生するガスの量を圧力から推算し、その成分を分析するために抜き取りパイプをつけています。

同一カテゴリ製品

電極膨張率測定セル

cell_electrode_thickness_changes_300

電極を入れる電極膨張率測定セル(本体)2E-CELL-ETCを専用スタンドの架台に固定し、支柱に変位測定器としてデジタルゲージを固定して使用する構造になっています。
測定セルの充放電前にデジタルゲージ測定端子をセル中央部に接触させ、固定します。それにより充放電時の電極の厚み変位や最大膨張率が測定できます。(専用スタンド及びデジタルゲージは別売りです)

同一カテゴリ製品

電気伝導率測定セル

electrical_conductivity_measure_cell_gel_liquid_300

このセル、液体及びゲルの電気伝導度を測定するためのものです。セル内部の電極間距離は測定時に常に一定に出来る様、工夫されています。
電極間距離、面積、材質などはご指定頂けます。

同一カテゴリ製品

粉体電気伝導率測定セル

Electrical-conductivity-measurement-Cell-for-powder

活物質と導電助材を混合した粉体の電気伝導率を測定するためのセルです。

同一カテゴリ製品

ガス内圧測定セル

Cell-with-Pressure-Gauge-and-Exhaust-Pipe-for-cylindrical-battery

円筒型電極の発生ガスによる電池内圧を測定するためのセルです

同一カテゴリ製品

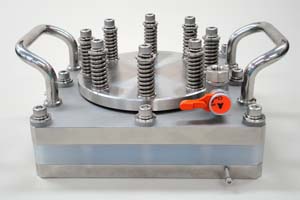

大型電極用セル

big_cell_300

このセルはラミネートセルに使用されるような大きな電極(100×100mm)で電気化学測定を行う為のセルです。電解液量がコイン型セルと比較して多いので、充放電試験の際、発生ガス量が比例して多くなり、その発生量や成分が分析しやすくなります。また、最大5kgf/cm2(可変)の荷重で電極を押さえる事が出来ますので、電極の密着度による特性の変化を測定できます。ご希望により、参照極の取り付けも行えます。(排気ガス用バルブ付)

同一カテゴリ製品

ビーカーセル

beaker_cell_300

三極ビーカーセルです。電極サイズや試験方法に合わせて設計・製作致します。

同一カテゴリ製品
